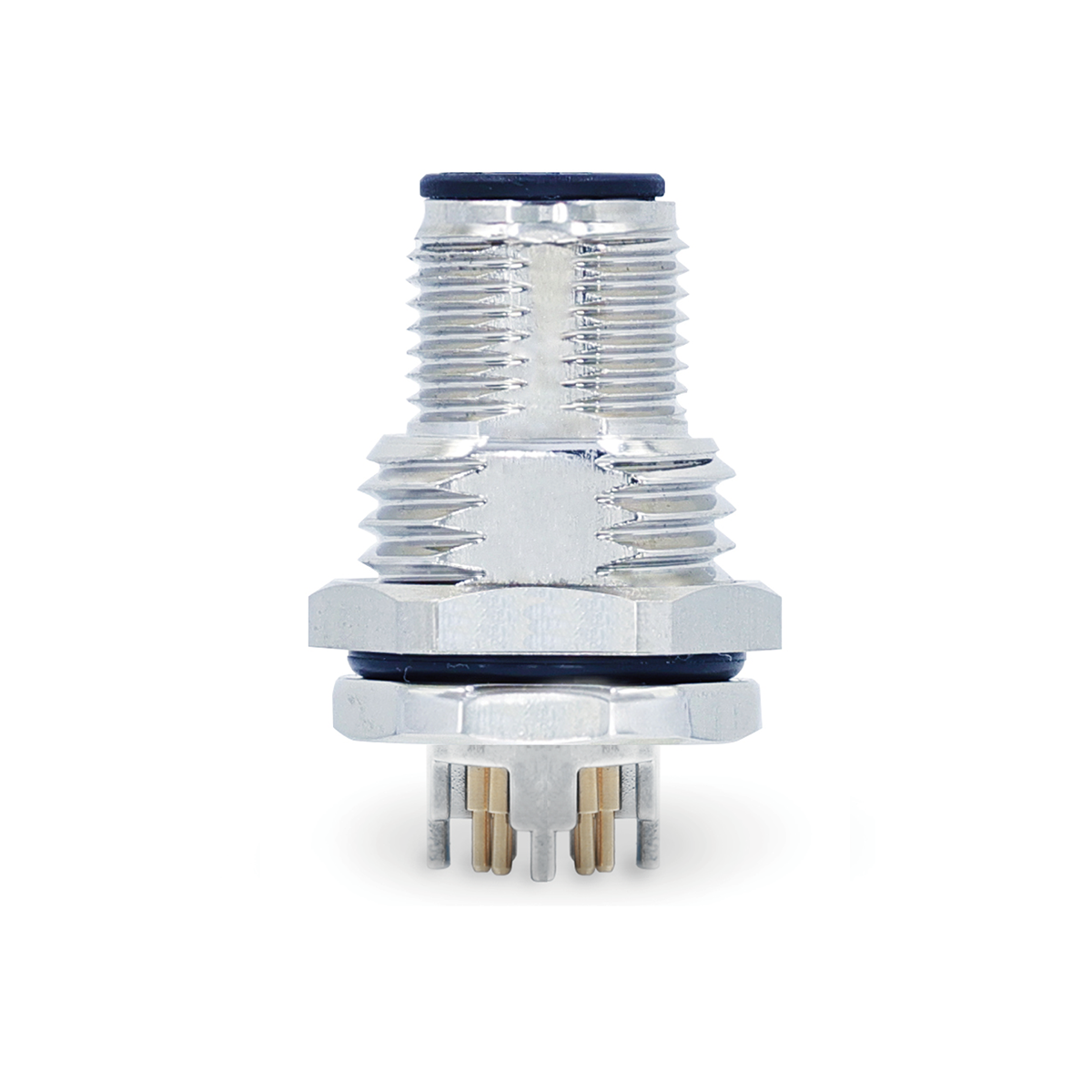

  • M12X-RM08PT-R-PG9

  • M12X-RM08PT-R-PG9

    103 3108 153 502

    产品栏目：圆形连接器>>M12系列>>M12插座>>M12-X 8芯

    产品简介：连接器类型：M12-X，公母类型：公座，芯数：8，额定电流：0.5A，额定电压：50V AC, 60V DC，线芯范围(mm²)：0.14-0.25mm²(AWG 26-24)，安装方式：板后安装，端接类型：PCB浸焊型，外壳材质：铜合金

    • 0.00
      0.00
    • 产品型号： M12X-RM08PT-R-PG9ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 103 3108 153 502ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

103 3108 153 502

产品栏目：圆形连接器>>M12系列>>M12插座>>M12-X 8芯

产品简介：连接器类型：M12-X，公母类型：公座，芯数：8，额定电流：0.5A，额定电压：50V AC, 60V DC，线芯范围(mm²)：0.14-0.25mm²(AWG 26-24)，安装方式：板后安装，端接类型：PCB浸焊型，外壳材质：铜合金



连接器参数


连接器类型

M12-X

公母类型

公座

芯数

8

额定电流

0.5A(40℃)

额定电压

50V AC, 60V DC

脉冲高压

800V

绝缘强度

≥100MΩ

接触电阻

≤10mΩ

安装方式

板后安装

端接类型

PCB浸焊型

线芯范围

0.14-0.25mm²(AWG 26-24)

工作温度

-40℃...+85℃

外壳材质

铜合金

插体材质

PA66+GF

接触件材质

铜合金

接触件镀层

镀金

IP等级

IP67

依据UL94的阻燃等级

V0

机械寿命循环

≥100 cycles

污染等级

3



下载


 2D Drawings

□   2D_110 1043 016 001_HA-004-M.DWG

□   PDF_110 1043 016 001_HA-004-M.PDF



 3D Drawings

□ 3D_110 1043 016 001_HA-004-M.RAR
