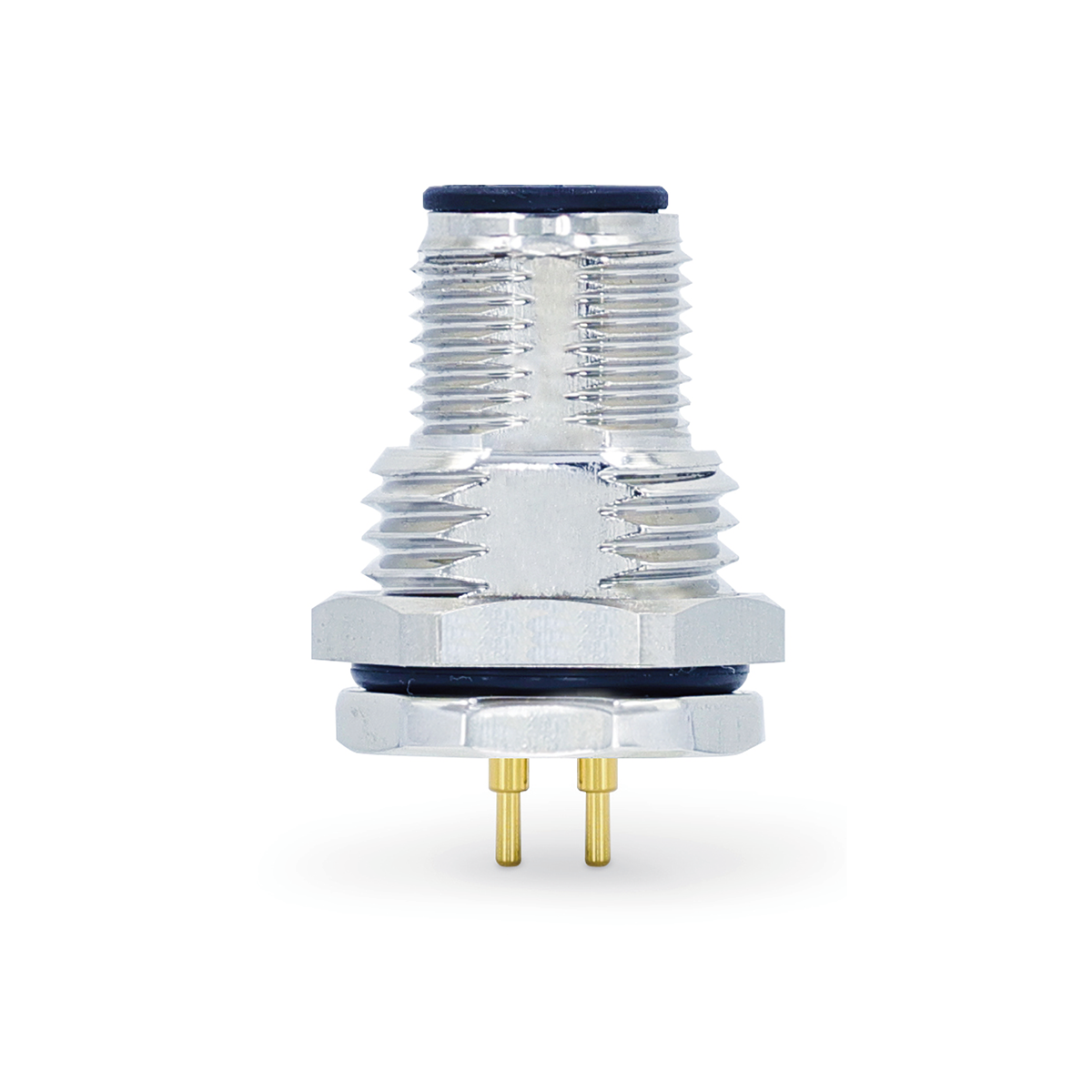

  • M12B-RM05PT-F-PG9

  • M12B-RM05PT-F-PG9

    103 3105 153 201

    产品栏目：圆形连接器>>M12系列>>M12插座>>M12-B 5芯

    产品简介：连接器类型：M12-B，公母类型：公座，芯数：5，额定电流：4A，额定电压：60V，线芯范围(mm²)：0.14-0.75mm²(AWG 26-18)，安装方式：板前安装，端接类型：PCB浸焊型，外壳材质：铜合金

    • 0.00
      0.00
    • 产品型号： M12B-RM05PT-F-PG9ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 103 3105 153 201ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

103 3105 153 201

产品栏目：圆形连接器>>M12系列>>M12插座>>M12-B 5芯

产品简介：连接器类型：M12-B，公母类型：公座，芯数：5，额定电流：4A，额定电压：60V，线芯范围(mm²)：0.14-0.75mm²(AWG 26-18)，安装方式：板前安装，端接类型：PCB浸焊型，外壳材质：铜合金



连接器参数


连接器类型

M12-B

公母类型

公座

芯数

4

额定电流

4A(40℃)

额定电压

60V

脉冲高压

1500V

绝缘强度

≥500MΩ

接触电阻

≤5mΩ

安装方式

板前安装

端接类型

PCB浸焊型

线芯范围

0.14-0.75mm²(AWG 26-18)

工作温度

-40℃...+85℃

外壳材质

铜合金

插体材质

PA66+GF

接触件材质

铜合金

接触件镀层

镀金

IP等级

IP67

依据UL94的阻燃等级

V0

机械寿命循环

≥100 cycles

污染等级

3



下载


 2D Drawings

□  2D_103 3105 153 201_M12B-RM05PT-F-PG9.dxf

□  2D_103 3105 153 201_M12B-RM05PT-F-PG9.pdf



 3D Drawings

□  3D_103 3105 153 201_M12B-RM05PT-F-PG9.stp
