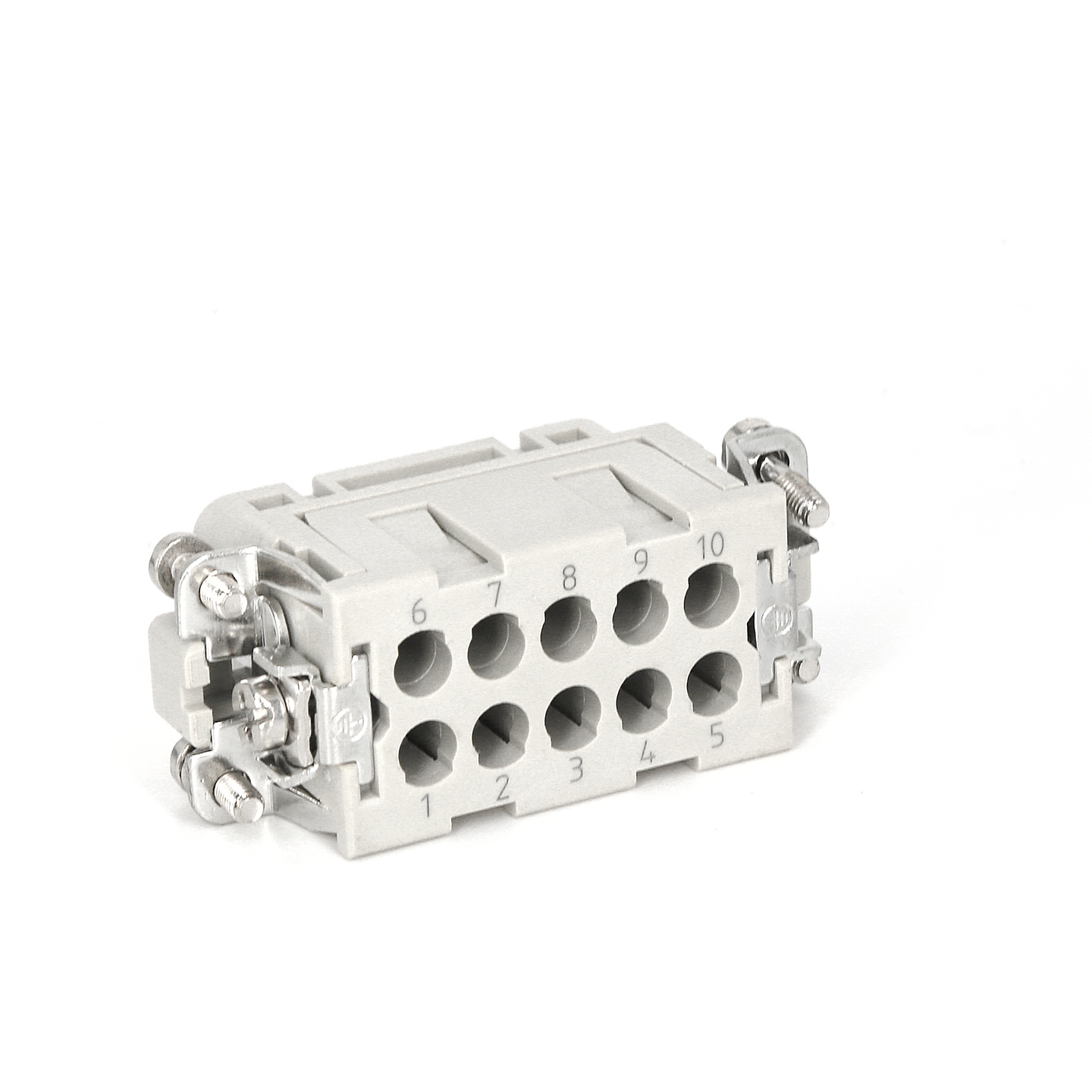

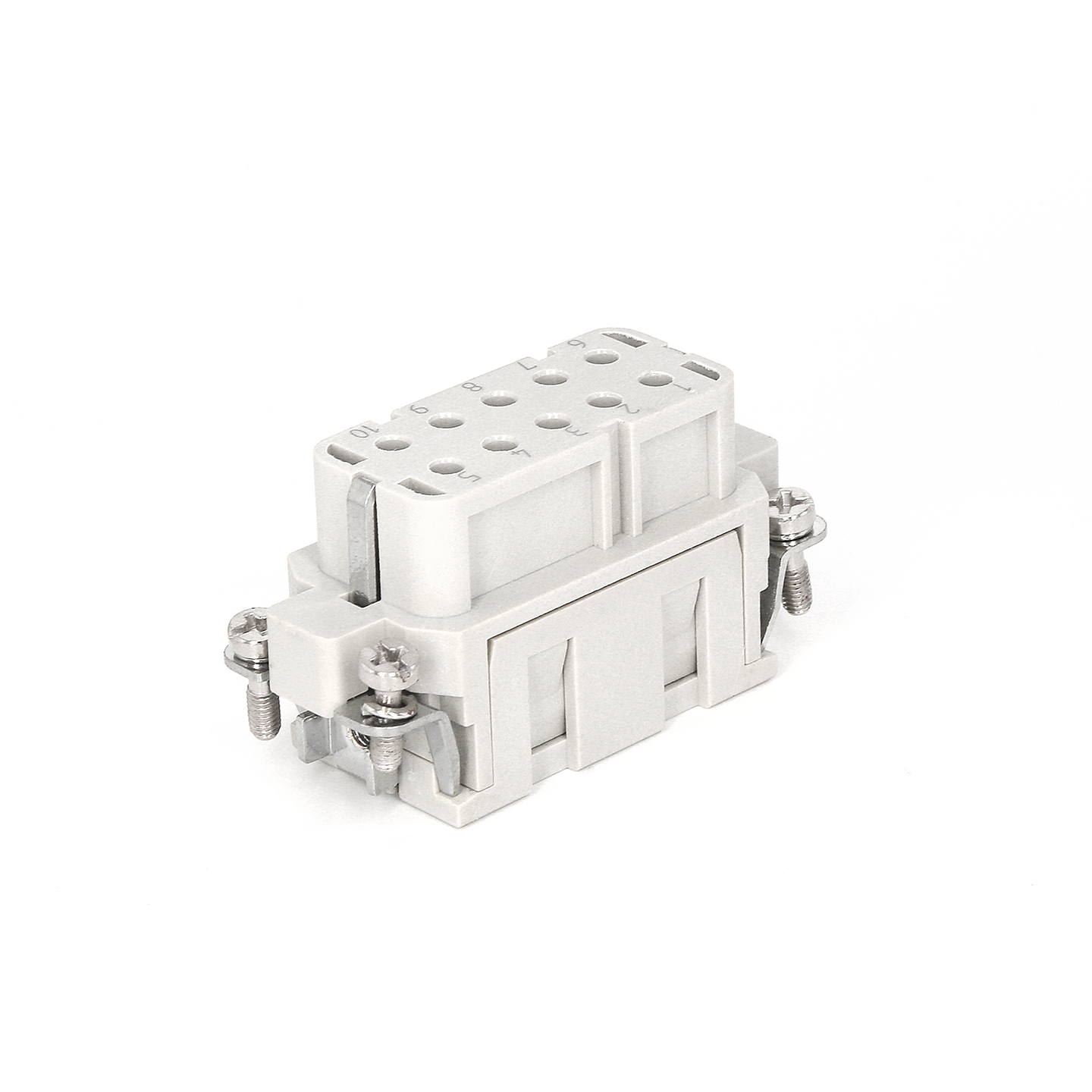

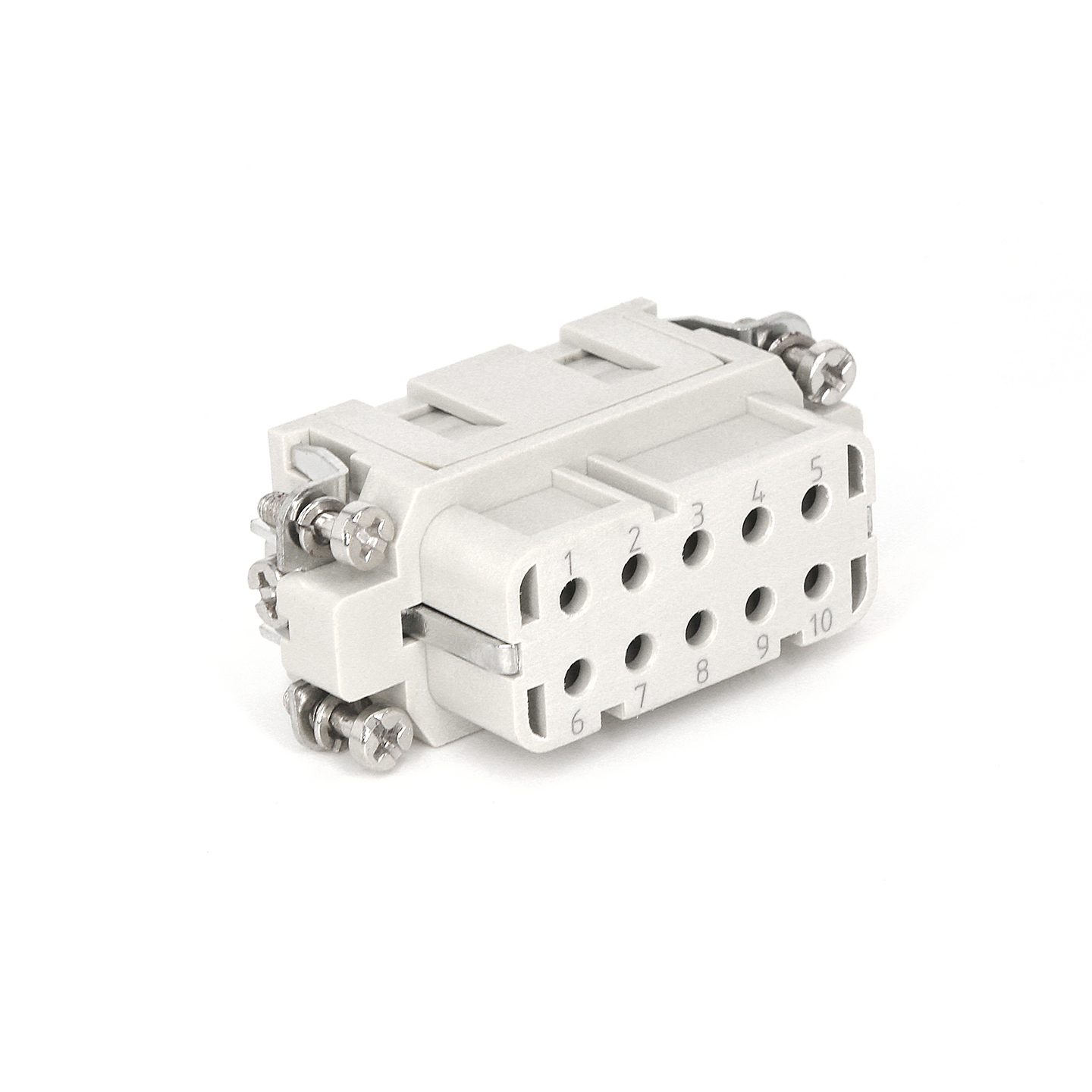

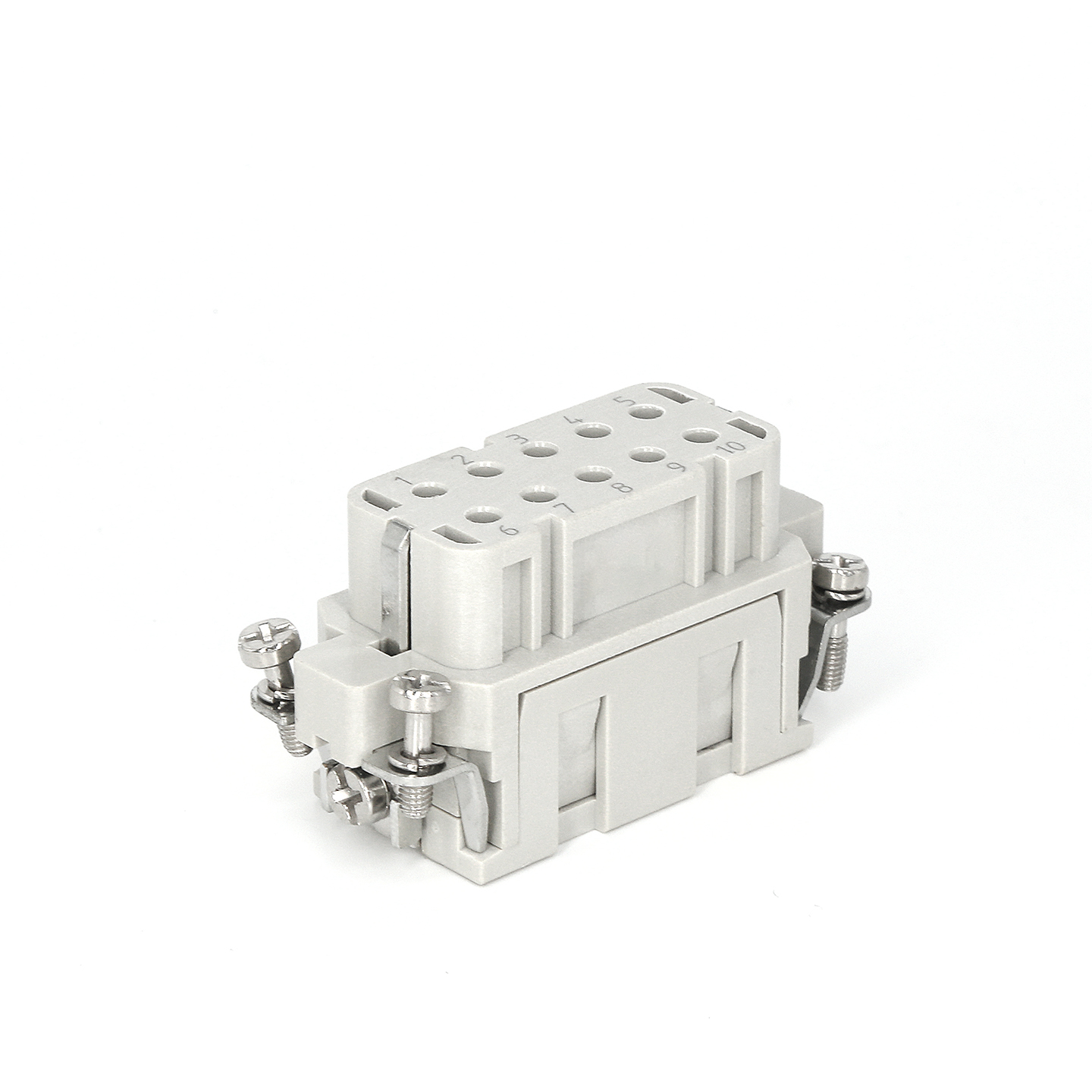

  • HA-010-FC

  • HA-010-FC

    110 2101 025 001

    产品栏目：矩形连接器>>插芯>>HA芯体系列>>10芯

    产品简介：连接器类型：HA，公母类型：母，芯数：10，外壳规格：10A，额定电流：16A，额定电压：250V，线芯范围(mm²)：0.14-4.0mm²，导线规格(AWG)：26-12 AWG，接线方式：冷压连接

    • 0.00
      0.00
    • 产品型号： HA-010-FCㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 110 2101 025 001ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

110 2101 025 001

产品栏目：矩形连接器>>插芯>>HA芯体系列>>10芯

产品简介：连接器类型：HA，公母类型：母，芯数：10，外壳规格：10A，额定电流：16A，额定电压：250V，线芯范围(mm²)：0.14-4.0mm²，导线规格(AWG)：26-12 AWG，接线方式：冷压连接


型号

HA-010-FC

料号

110 2101 025 001

技术参数

系列

HA系列

接线方式

冷压连接

公母类型

母

规格

10A

接插件针数

10

接地功能

支持

插芯参数

参照标准

按照DIN EN 61 984的电气数据

额定电流

16A

额定电压

250V

额定脉冲电压

4kV

污染等级

3

当污染程度2时的参数

16A  230V/400V  4kV  2

依据UL/CSA额定电压

600V

绝缘电阻

≥5×109Ω

工作温度范围

-40℃...+125℃

可插拔次数

≥500

插芯材料

聚碳酸酯

依据UL94的阻燃等级

V0

插针参数

插针材料

铜合金

表面处理

镀银

镀金

接触电阻

≤1mΩ

接线信息


导线规格(mm²)

0.14-4.0mm2


导线规格(AWG)

26-12 AWG

规范

DIN EN 60 664
DIN EN 61 984
