产品栏目：矩形连接器>>插芯>>HA芯体系列>>10芯
产品简介：连接器类型：HA，公母类型：公，芯数：10，外壳规格：10A，额定电流：10A，额定电压：250V，线芯范围(mm²)：0.75-2.5mm²，导线规格(AWG)：18-14 AWG，接线方式：螺钉连接
型号

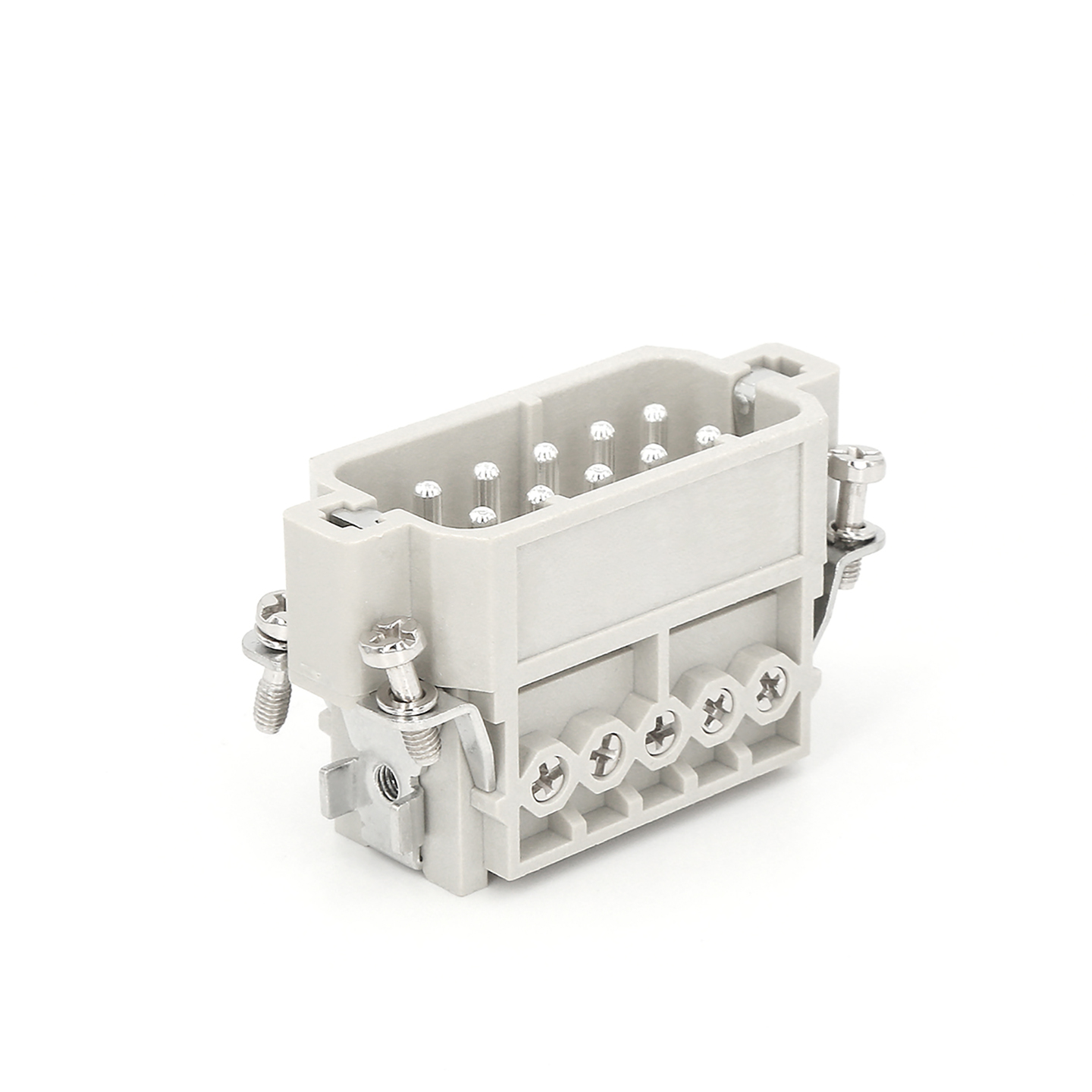

HA-010-M/B
料号
技术参数
系列
HA系列
接线方式
螺钉连接
公母类型
公
规格
10A
接插件针数
10
接地功能
支持
插芯参数
参照标准
按照DIN EN 61 984的电气数据
额定电流
16A
额定电压
250V
额定脉冲电压
4kV
污染等级
3
当污染程度2时的参数
16A 230V/400V 4kV 2
依据UL/CSA额定电压
600V
绝缘电阻
≥5×109Ω
工作温度范围
-40℃...+125℃
可插拔次数
≥500
插芯材料
聚碳酸酯
依据UL94的阻燃等级
V0
插针参数
插针材料
铜合金
表面处理
镀银
镀金
接触电阻
≤1mΩ
接线信息
导线规格(mm²)
0.75-2.5mm2
导线规格(AWG)
18-14 AWG
拧紧/检测力矩
0.5Nm
规范
DIN EN 60 664DIN EN 61 984
下载
2D Drawings
□ 2D_110 1043 016 001_HA-004-M.RAR
□ 3D_110 1043 016 001_HA-004-M.RAR
