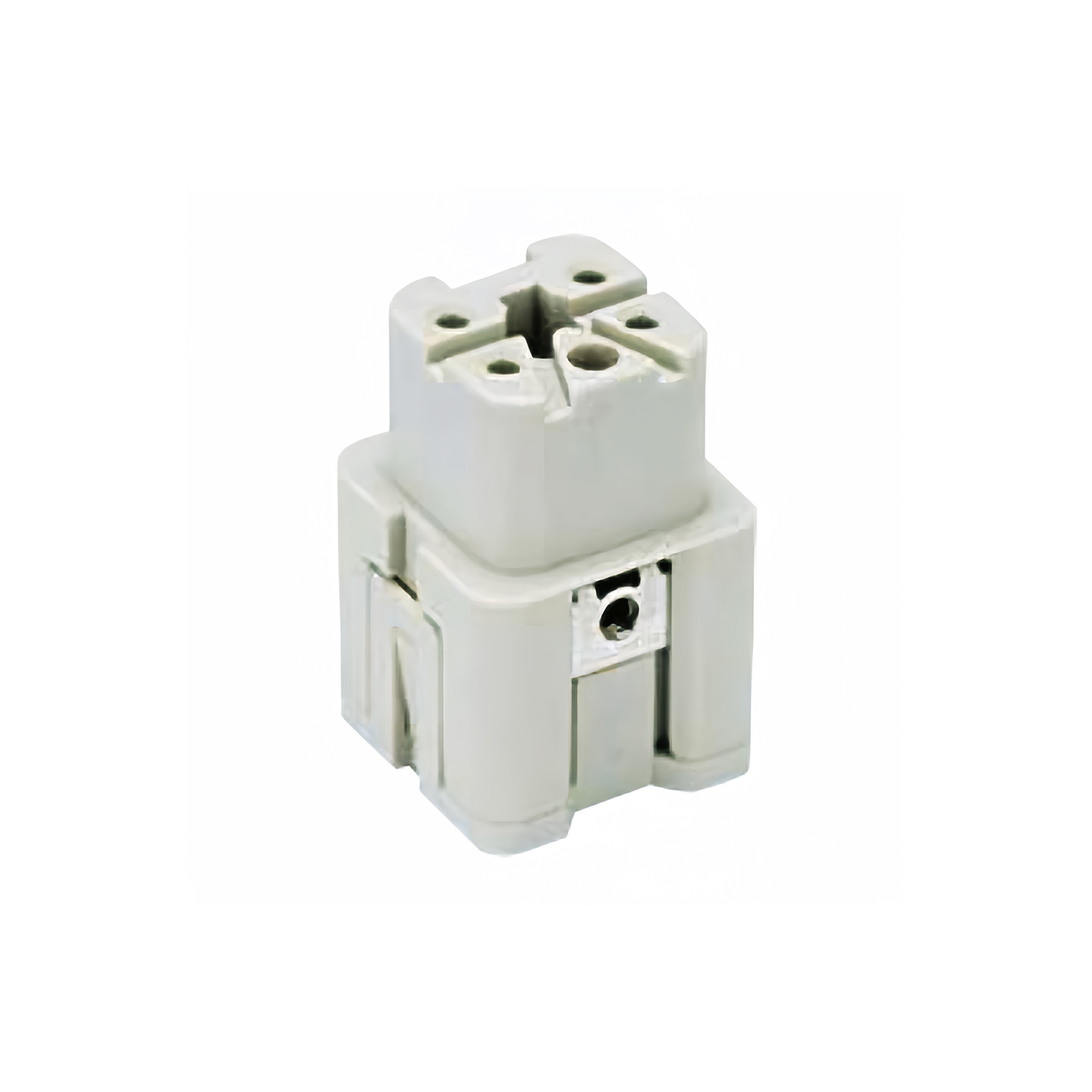

  • HA-004-FS

  • HA-004-FS

    110 2044 016 001

    产品栏目：矩形连接器>>插芯>>HA芯体系列>>4芯

    产品简介：连接器类型：HA，公母类型：母，芯数：4，外壳规格：3A，额定电流：10A，额定电压-相对地：230V，线芯范围(mm²)：0.14-2.5mm²，导线规格(AWG)：26-14 AWG，接线方式：弹片连接

    • 0.00
      0.00
    • 产品型号： HA-004-FSㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 110 2044 016 001ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

110 2044 016 001

产品栏目：矩形连接器>>插芯>>HA芯体系列>>4芯

产品简介：连接器类型：HA，公母类型：母，芯数：4，外壳规格：3A，额定电流：10A，额定电压-相对地：230V，线芯范围(mm²)：0.14-2.5mm²，导线规格(AWG)：26-14 AWG，接线方式：弹片连接


型号

HA-004-FS

料号

110 2044 016 001

技术参数

系列

HA系列

接线方式

弹片连接

公母类型

母

规格

3A

接插件针数

4

接地功能

支持

插芯参数

参照标准

按照DIN EN 61 984的电气数据

额定电流

10A

相对地额定电压

230V

相间额定电压

400V

额定脉冲电压

4kV

污染等级

3

或

10A  250V  4kV  3

依据UL/CSA额定电压

600V

绝缘电阻

≥5×109Ω

工作温度范围

-40℃...+125℃

可插拔次数

≥500

插芯材料

聚碳酸酯

依据UL94的阻燃等级

V0

插针参数

插针材料

铜合金

表面处理

镀银

镀金

接触电阻

≤1mΩ

接线信息


导线规格(mm²)

0.14-2.5mm2


导线规格(AWG)

26-14 AWG

规范

DIN EN 60 664
DIN EN 61 984



下载


 2D Drawings

□   2D_110 1043 016 001_HA-004-M.RAR

□   PDF_110 1043 016 001_HA-004-M.PDF



 3D Drawings

□ 3D_110 1043 016 001_HA-004-M.RAR
