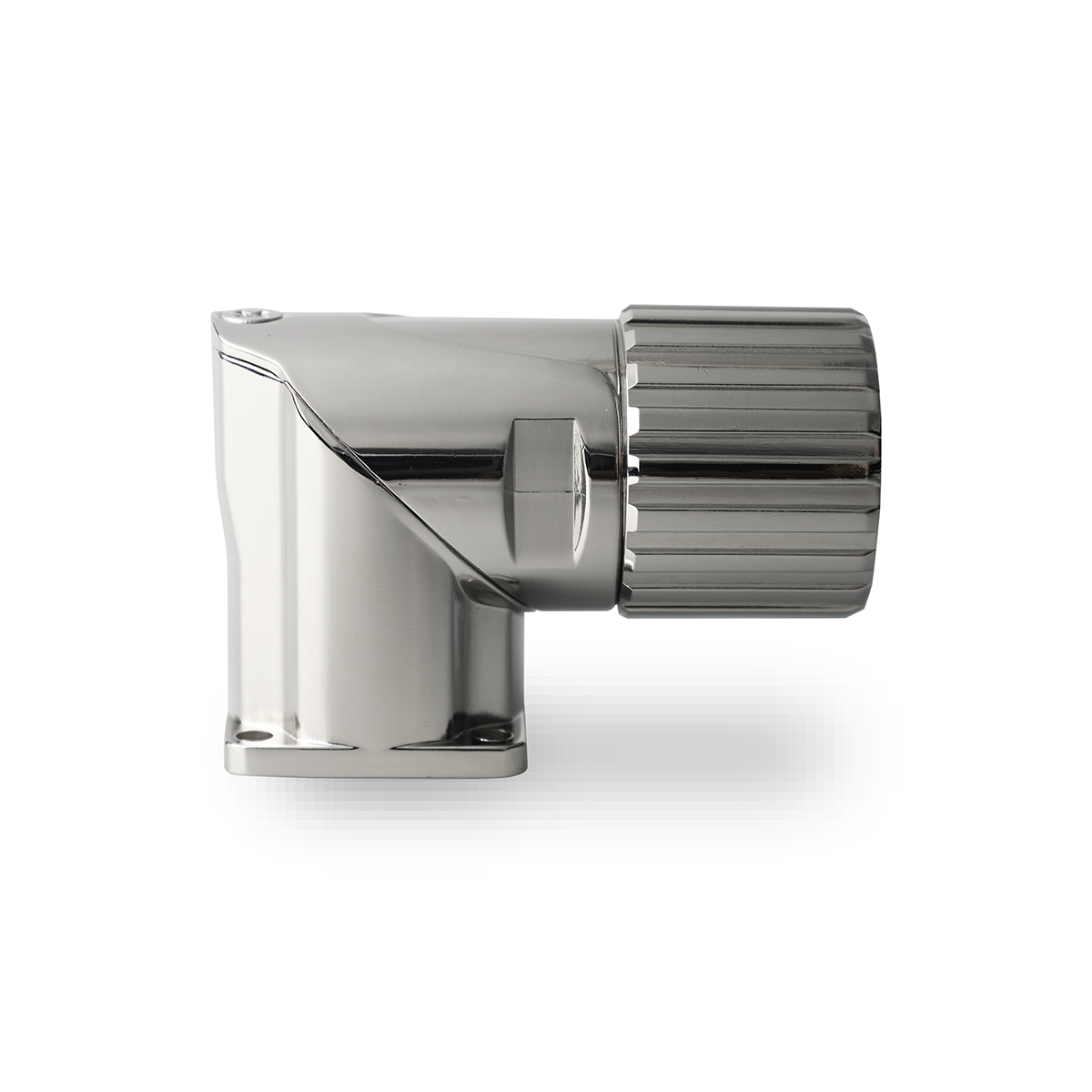

  • M23M-RF08C-S-28D3.2

  • M23M-RF08C-S-28D3.2

    103 3508 219 003

    产品栏目：圆形连接器>>M23系列>>M23插座>>M23 8芯

    产品简介：连接器类型：M23，公母类型：母座，芯数：8，额定电流：4×9A+4×30A，额定电压：150V+630V，线芯范围(mm²)：0.34-1.5mm²(AWG 22-15)+0.34-4.0mm²(AWG 22-11)，端接类型：压接型，外壳材质：锌合金

    • 0.00
      0.00
    • 产品型号： M23M-RF08C-S-28D3.2ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 103 3508 219 003ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

103 3508 219 003

产品栏目：圆形连接器>>M23系列>>M23插座>>M23 8芯

产品简介：连接器类型：M23，公母类型：母座，芯数：8，额定电流：4×9A+4×30A，额定电压：150V+630V，线芯范围(mm²)：0.34-1.5mm²(AWG 22-15)+0.34-4.0mm²(AWG 22-11)，端接类型：压接型，外壳材质：锌合金



连接器参数


连接器类型

M23M

公母类型

母座

芯数

8

额定电流

4×9A+4×30A(40℃)

额定电压

150V+630V

脉冲高压

2500V+5000V

绝缘强度

≥500MΩ

接触电阻

≤5mΩ

电缆出口

弯型

端接类型

压接型

线芯范围

0.34-1.5mm²(AWG 22-15)+0.34-4.0mm²(AWG 22-11)

工作温度

-40℃...+125℃

外壳材质

锌合金

插体材质

PBT

接触件材质

铜合金

接触件镀层

镀金

IP等级

IP67

依据UL94的阻燃等级

V0

机械寿命循环

≥100 cycles

污染等级

3

屏蔽

有



下载


 2D Drawings

□   2D_110 1043 016 001_HA-004-M.DWG

□   PDF_110 1043 016 001_HA-004-M.PDF



 3D Drawings

□ 3D_110 1043 016 001_HA-004-M.RAR
