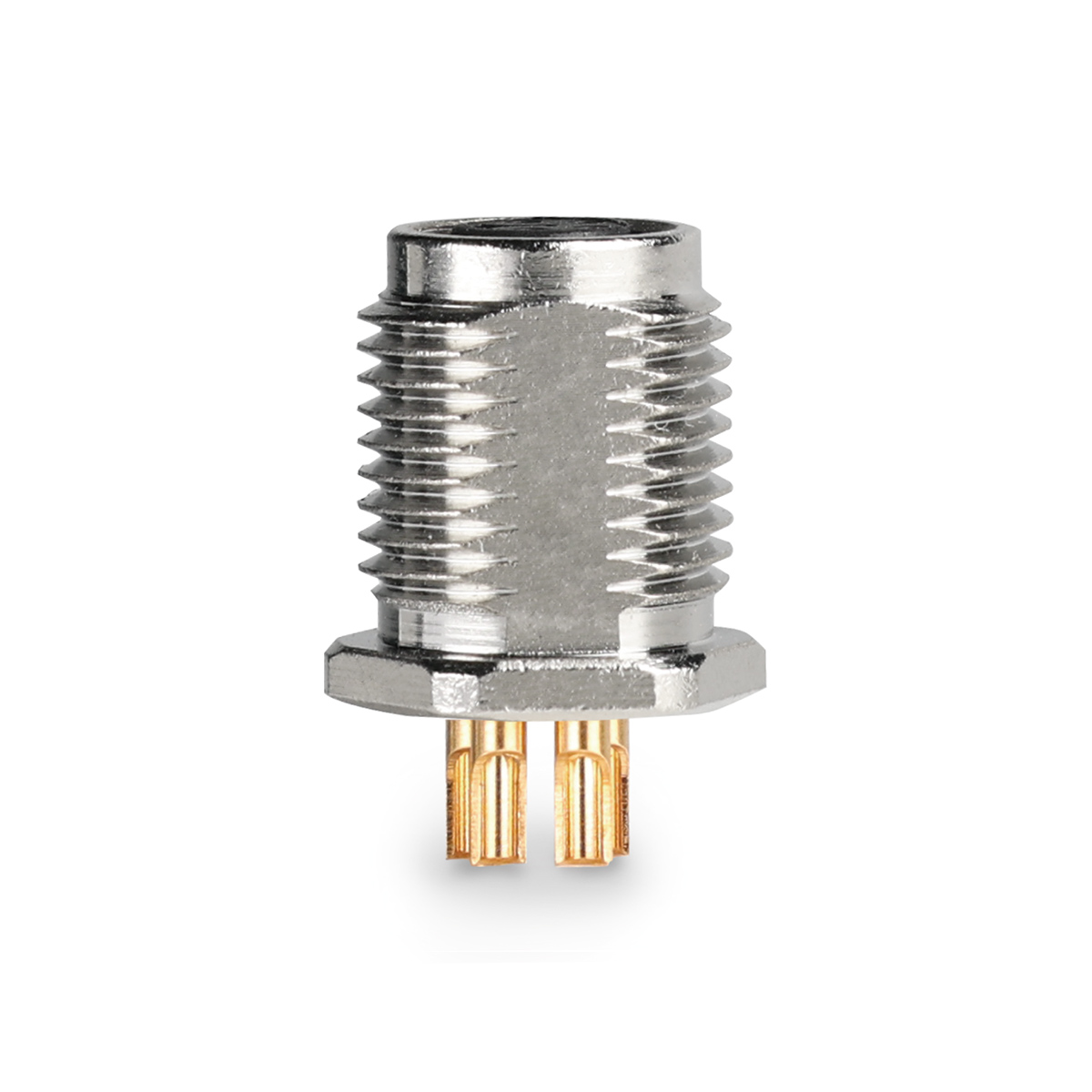

  • M8-RF06S-R-M12

  • M8-RF06S-R-M12

    103 3006 223 102

    产品栏目：圆形连接器>>M8系列>>M8插座>>M8 6芯

    产品简介：连接器类型：M8，公母类型：母插，芯数：6，额定电流：1.5A，额定电压：30V，线芯范围(mm²)：0.14-0.25mm²(AWG 26-24)，安装方式：板后安装，端接类型：焊接型，外壳材质：锌合金

    • 0.00
      0.00
技术参数

103 3006 223 102

产品栏目：圆形连接器>>M8系列>>M8插座>>M8 6芯

产品简介：连接器类型：M8，公母类型：母插，芯数：6，额定电流：1.5A，额定电压：30V，线芯范围(mm²)：0.14-0.25mm²(AWG 26-24)，安装方式：板后安装，端接类型：焊接型，外壳材质：锌合金



连接器参数


连接器类型

M8

公母类型

母插

芯数

6

额定电流

1.5A(40℃)

额定电压

30V

脉冲高压

800V

绝缘强度

≥500MΩ

接触电阻

≤5mΩ

安装方式

板后安装

端接类型

焊接型

线芯范围

0.14-0.50mm²(AWG 26-20)

工作温度

-40℃...+85℃

外壳材质

锌合金

插体材质

PA66+GF

接触件材质

铜合金

接触件镀层

镀金

IP等级

IP67

依据UL94的阻燃等级

V0

机械寿命循环

≥100 cycles

污染等级

3



下载


 2D Drawings

□   2D_110 1043 016 001_HA-004-M.DWG

□   PDF_110 1043 016 001_HA-004-M.PDF



 3D Drawings

□ 3D_110 1043 016 001_HA-004-M.RAR
