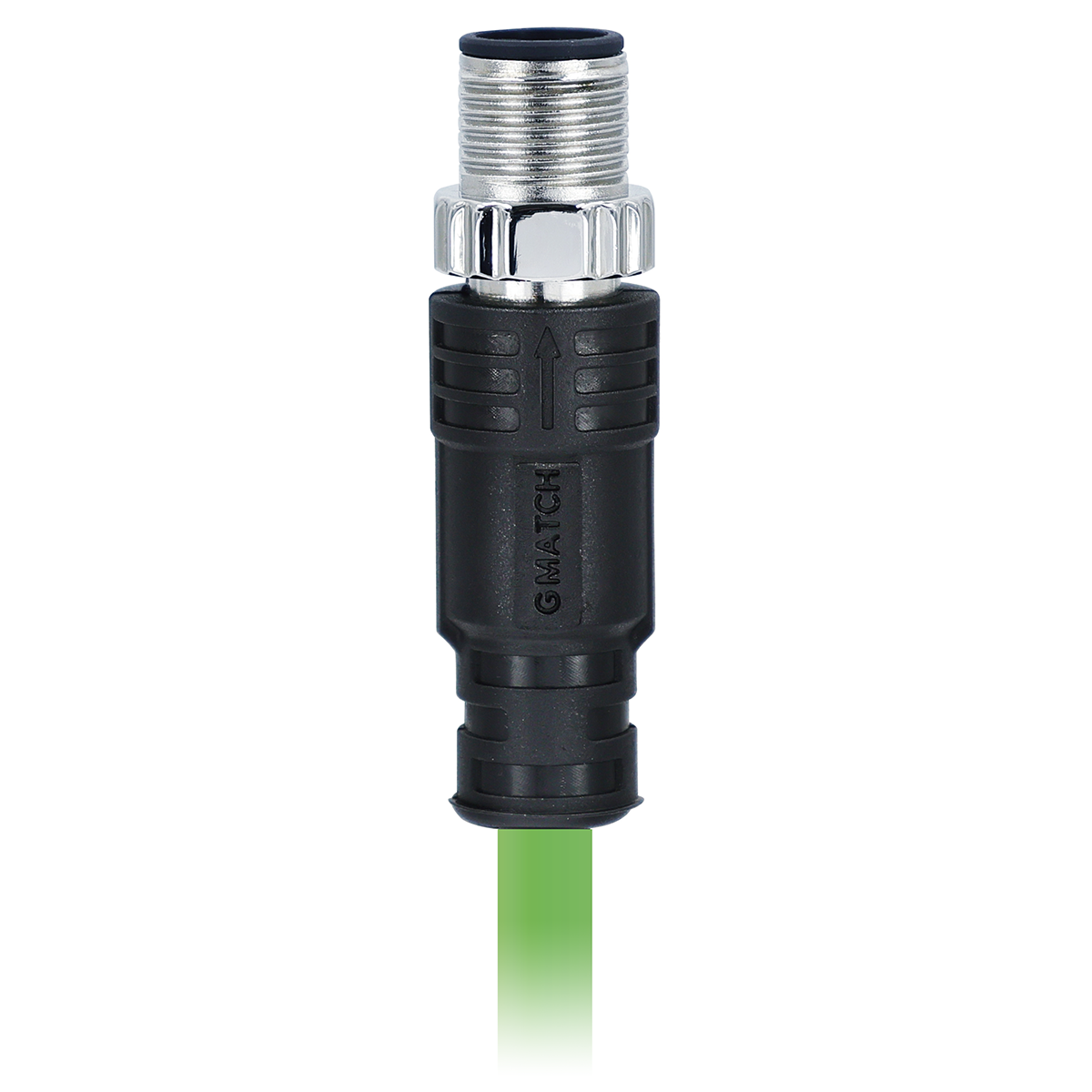

  • M12D-PM04-TSH-PUR-L1.0

  • M12D-PM04-TSH-PUR-L1.0

    105 2404 131 101

    产品栏目：圆形连接器>>M12系列>>M12预铸插头>>M12-D 4芯

    产品简介：连接器类型：M12-D，公母类型：公插，芯数：4，电缆出口：直型，屏蔽：有，额定电流：4A，额定电压：250V，线芯规格(mm²)：0.14-0.75mm²(AWG 26-18)，预铸材质：TPU，锁紧方式：M12 螺丝锁紧

    • 0.00
      0.00
    • 产品型号： M12D-PM04-TSH-PUR-L1.0ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 105 2404 131 101ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

105 2404 131 101

产品栏目：圆形连接器>>M12系列>>M12预铸插头>>M12-D 4芯

产品简介：连接器类型：M12-D，公母类型：公插，芯数：4，电缆出口：直型，屏蔽：有，额定电流：4A，额定电压：250V，线芯规格(mm²)：0.14-0.75mm²(AWG 26-18)，预铸材质：TPU，锁紧方式：M12 螺丝锁紧



连接器参数


连接器类型

M12-D

公母类型

公插

芯数

4

额定电流

4A(40℃)

额定电压

250V

脉冲高压

2500V

绝缘强度

≥500MΩ

接触电阻

≤5mΩ

电缆出口

直型

锁紧方式

M12 螺丝锁紧

锁紧力矩

0.6Nm

线芯范围

0.14-0.75mm²(AWG 26-18)

工作温度

-40℃...+85℃

预铸材质

TPU

插体材质

PA66+GF

接触件材质

铜合金

接触件镀层

镀金

IP等级

IP67

依据UL94的阻燃等级

V0

机械寿命循环

≥100 cycles

污染等级

3

屏蔽

有

电缆参数

外被材质

PUR

外被颜色

黑色

线芯规格(mm²)

0.34mm²(AWG 22)



下载


 2D Drawings

□   2D_110 1043 016 001_HA-004-M.DWG

□   PDF_110 1043 016 001_HA-004-M.PDF



 3D Drawings

□ 3D_110 1043 016 001_HA-004-M.RAR
