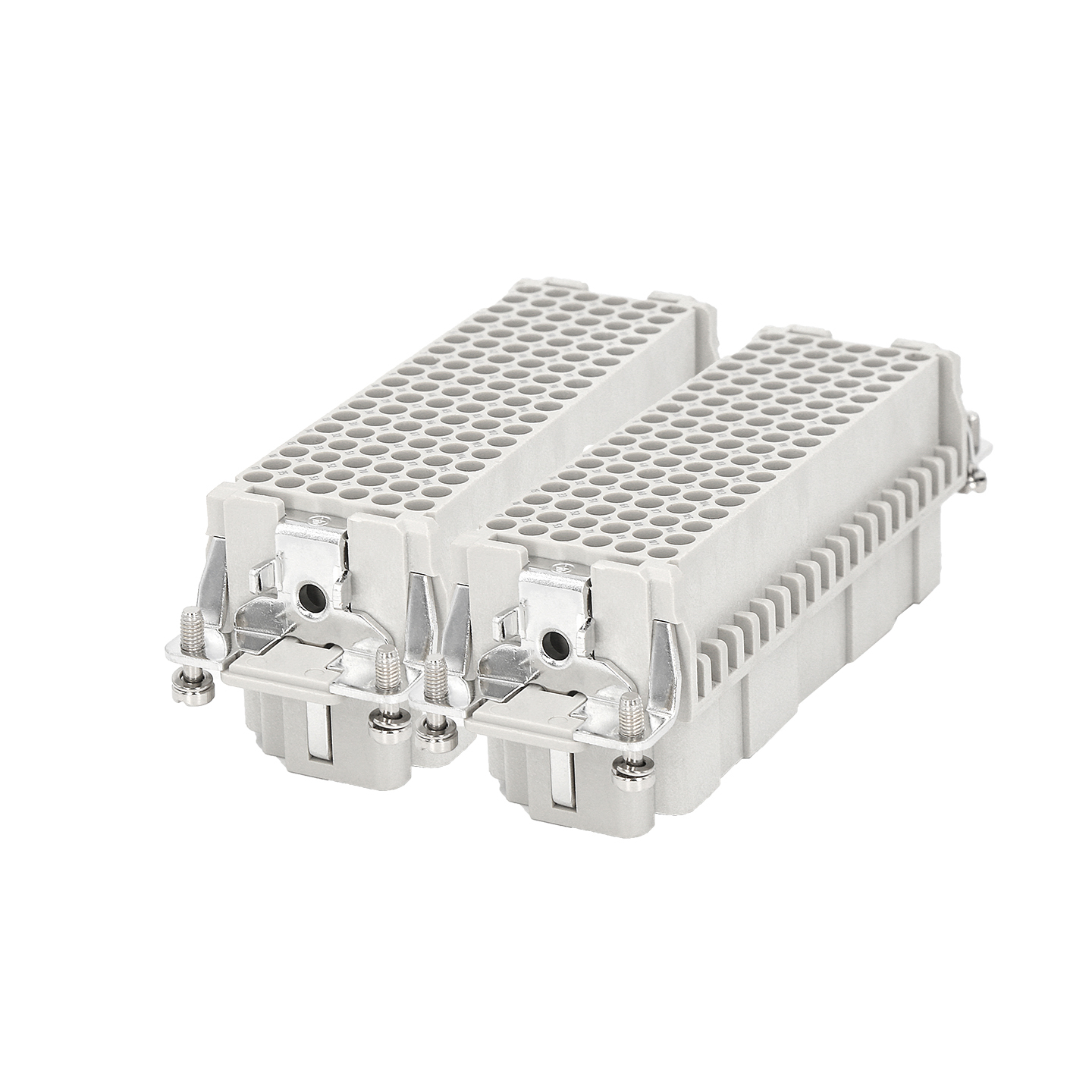

  • HDD-108-FC

  • HDD-108-FC

    115 2A81 016 001

    产品栏目：矩形连接器>>插芯>>HDD芯体系列>>108芯

    产品简介：连接器类型：HDD，公母类型：母，芯数：108，外壳规格：24B，额定电流：10A，额定电压：250V，线芯范围(mm²)：0.14-2.5mm²，导线规格(AWG)：26-14 AWG，接线方式：冷压连接

    • 0.00
      0.00
    • 产品型号： HDD-108-FCㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
    • 料号： 115 2A81 016 001ㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤㅤ：
技术参数

115 2A81 016 001

产品栏目：矩形连接器>>插芯>>HDD芯体系列>>108芯

产品简介：连接器类型：HDD，公母类型：母，芯数：108，外壳规格：24B，额定电流：10A，额定电压：250V，线芯范围(mm²)：0.14-2.5mm²，导线规格(AWG)：26-14 AWG，接线方式：冷压连接


型号

HDD-108-FC

料号

115 2A81 016 001

技术参数

系列

HDD系列

接线方式

冷压连接

公母类型

母

规格

24B

接插件针数

108

接地功能

支持

插芯参数

参照标准

按照DIN EN 61 984的电气数据

额定电流

10A

额定电压

250V

额定脉冲电压

4kV

污染等级

3

当污染程度2时的参数

10A  230/400V  4kV  2

依据UL/CSA额定电压

600V

绝缘电阻

≥5×109Ω

工作温度范围

-40℃...+125℃

可插拔次数

≥500

插芯材料

聚碳酸酯

依据UL94的阻燃等级

V0

插针参数

插针材料

铜合金

表面处理

镀银

镀金

接触电阻

≤3mΩ

接线信息


导线规格(mm²)

0.14-2.5mm2


导线规格(AWG)

26-14 AWG

规范

DIN EN 60 664
DIN EN 61 984



下载


 2D Drawings

□   2D_110 1043 016 001_HA-004-M.RAR

□   PDF_110 1043 016 001_HA-004-M.PDF



 3D Drawings

□ 3D_110 1043 016 001_HA-004-M.RAR
