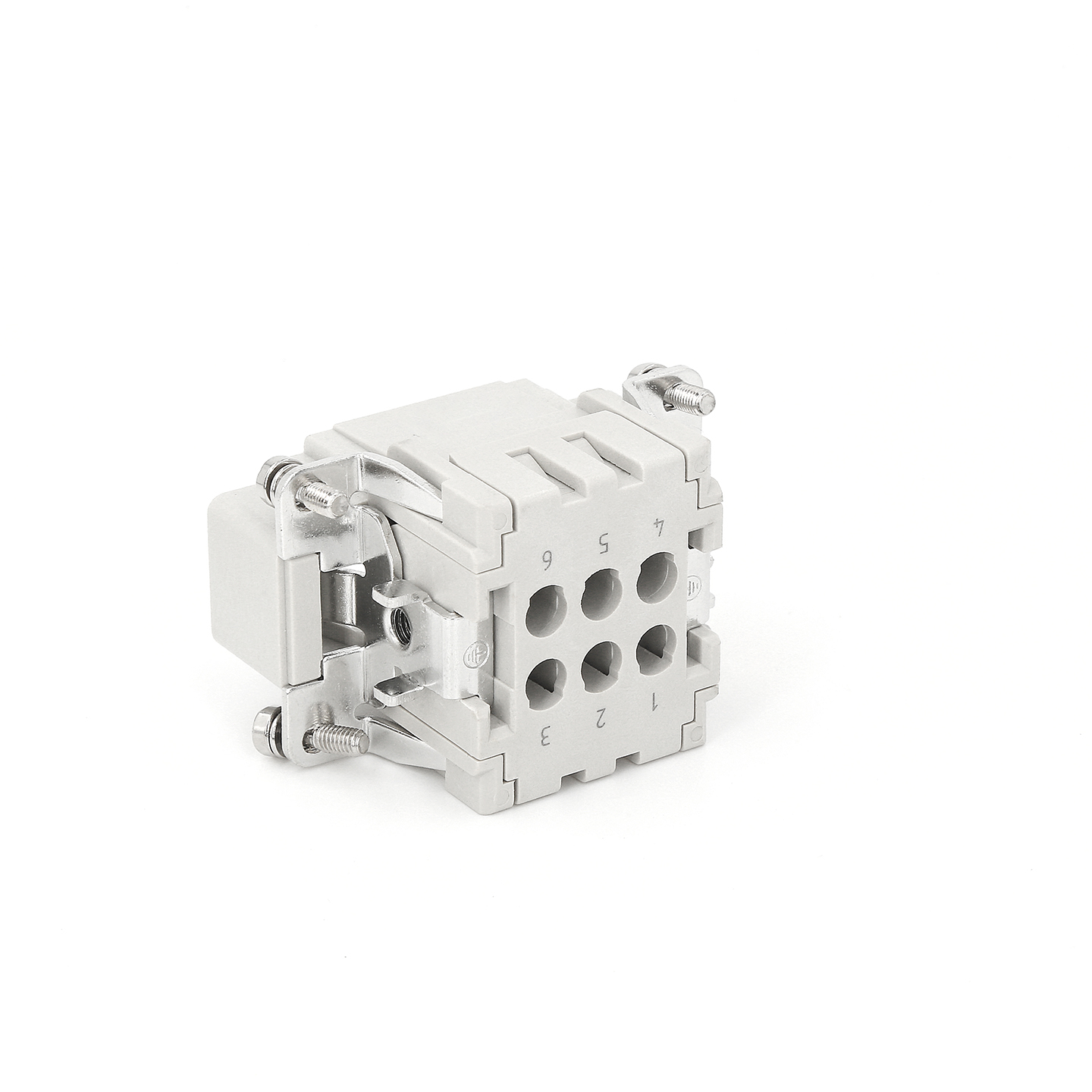

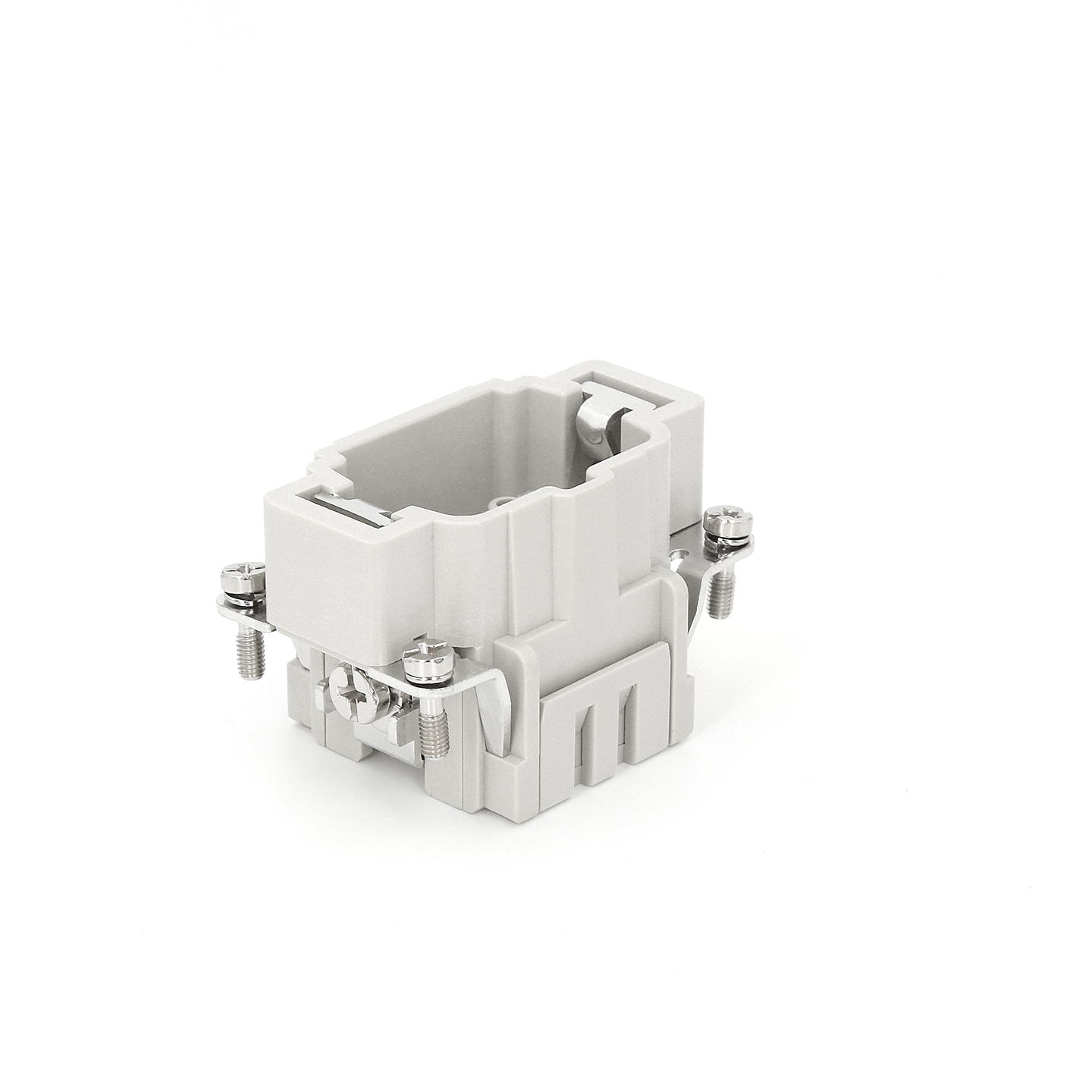

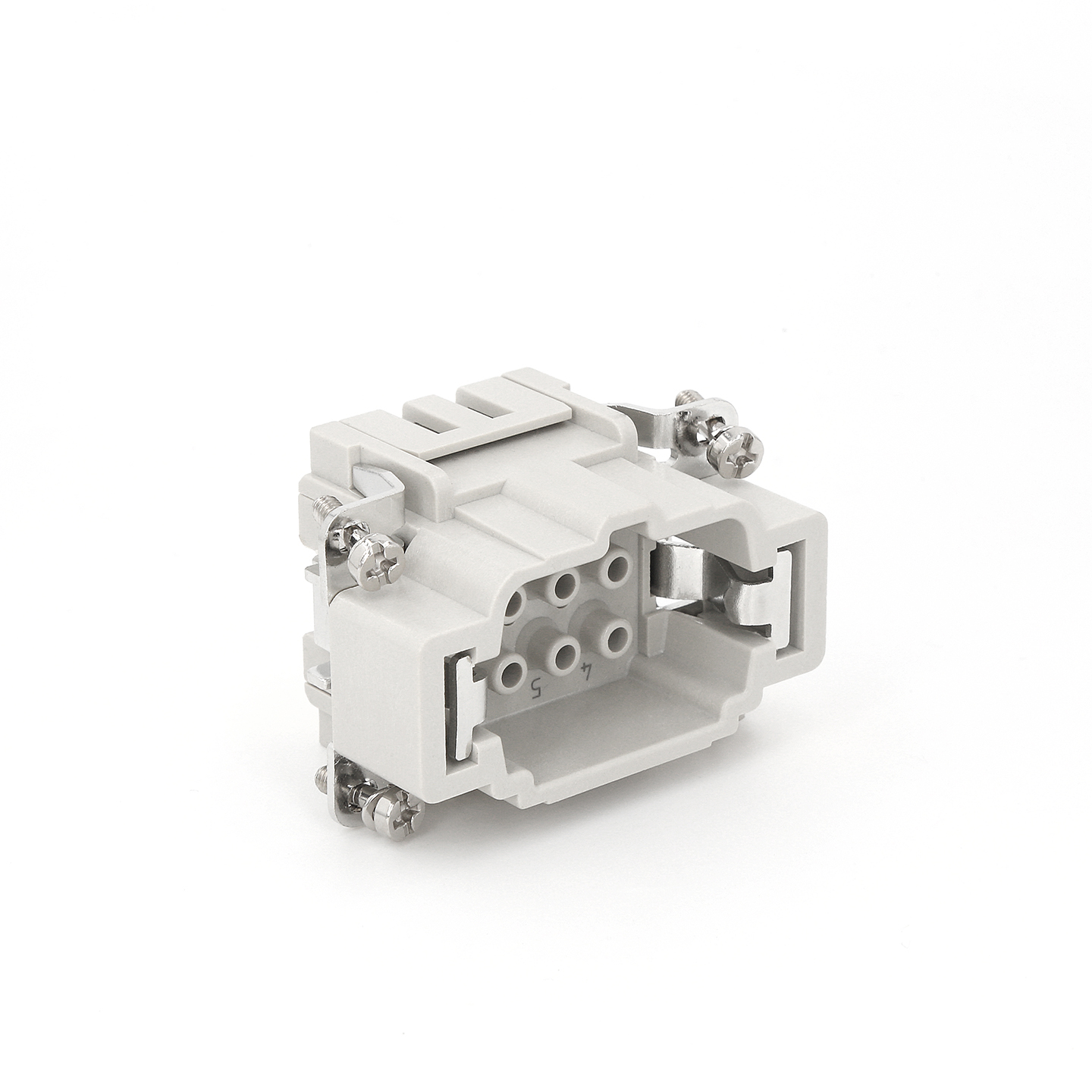

产品栏目：矩形连接器>>插芯>>HE芯体系列>>6芯
产品简介：连接器类型：HE，公母类型：公，芯数：6，外壳规格：6B，额定电流：16A，额定电压：500V，线芯范围(mm²)：0.14-4.0mm²，导线规格(AWG)：26-12 AWG，接线方式：冷压连接
型号
HE-006-MC
料号
技术参数
系列
HE系列
接线方式
冷压连接
公母类型
公
规格
6B
接插件针数
6
接地功能
支持
插芯参数
参照标准
按照DIN EN 61 984的电气数据
额定电流
16A
额定电压
500V
额定脉冲电压
6kV
污染等级
3
当污染程度2时的参数
16A 400/690V 6kV 2
依据UL/CSA额定电压
600V
绝缘电阻
≥5×109Ω
工作温度范围
-40℃...+125℃
可插拔次数
≥500
插芯材料
聚碳酸酯
依据UL94的阻燃等级
V0
插针参数
插针材料
铜合金
表面处理
镀银
镀金
接触电阻
≤1mΩ
接线信息
导线规格(mm²)
0.14-4.0mm2
导线规格(AWG)
26-12 AWG
剥线长度
7.5mm
规范
DIN EN 60 664DIN EN 61 984
